Gaffeltrucks pallestativbeskyttelse: En praktisk vejledning til forebyggelse af lagerskader

Under en rutinemæssig gennemgang på et distributionscenter bemærkede en lagerchef en lille bule i den nederste flange på en opretstående pallereol. Der var ingen last i den bugt, så bulen blev registreret som kosmetisk. Tre uger senere fik en gaffeltruck, der græssede den samme søjle, den bulede sektion til at spænde, hvilket sendte en hel bugt af paller til gulvet. Sådan opstår skader på pallereolen normalt: Små kollisioner, ignorerede advarselsskilte og en struktur, der svigter langt hurtigere end forventet.

Gaffeltrucks pallereolbeskyttelse er ikke tilbehør. Det er en grundlæggende del af lagersikkerhed og asset management. I de fleste reolsystemer er stolper og gangender designet til at bære lodrette belastninger, ikke sideværts stød. Når en gaffeltruck rammer en ubeskyttet søjle med lav hastighed, kan lastkapaciteten af ​​det pågældende element falde dramatisk. Beskyt stativet før det første stød, og inspicér og vedligehold derefter beskyttelsen som en del af normal drift.

Hvorfor pallereolbeskyttelse betyder mere, end du tror

En ubeskyttet stolper er det svage punkt ved hver pallereol. Den er designet til at bære kompressionsbelastninger fra bjælker og paller. Et gaffeltruckstød fra siden bøjer søjleflangen, og når først tværsnittet er deformeret, ændres lastbanen. Den bøjede søjle kan stadig holde sin nuværende vægt, men den mister det meste af sin evne til at absorbere yderligere belastning, såsom et andet stød, en forskudt belastning eller normal stativvibration.

Ovenstående skema rangerer de mest almindelige kilder til pallereolskader i varehuse uden dedikeret beskyttelse. Gaffeltrucks stød mod stolper tegner sig for den største andel, efterfulgt af stød i gangenderne. Ind- og udlæsningsfejl skaber også konsekvente skader, selv når der ikke sker nogen kollision. Denne fordeling har betydning, fordi de to øverste kilder opstår præcis, hvor simple vagter kan gøre en forskel. Et beskyttelsesprogram, der dækker stolper og gangende, kan derfor imødegå det meste af risikoen. Procentsatserne kan variere efter facilitet, men mønsteret er bemærkelsesværdigt konsistent.

En vigtig detalje er forskellen mellem synlige og skjulte skader. En bule på bagsiden af ​​en stolpe er muligvis ikke synlig under en hurtig passage, men det ændrer stadig søjlens strukturelle kapacitet. Det er grunden til, at beskyttelse skal monteres, før der opdages skader, ikke efter at en bøjet ramme er fundet.

Hvor skal man fokusere: Stolper, stativender og bjælkeender

Pallereoler har tre zoner, der med størst sandsynlighed vil blive ramt af en gaffeltruck: stolper, der vender mod gangene, reolender ved ganghjørner og bjælkeender, hvor lasten kommer ind og ud. Hver zone har brug for en anden type afskærmning, fordi anslagsvinklen og frekvensen er forskellig.

En effektiv tilgang behandler disse tre zoner som ét system. Når en gaffeltruck drejer for enden af ​​en gang, tager stativets endeafskærmning det første slag og dirigerer lastbilen væk fra opretstående stilling. Når en last anbringes for hurtigt, beskytter bjælke-endestødpladen låsemekanismen. På denne måde fungerer beskyttelsen bedst, når den er afstemt efter trafikmønsteret i hver gang.

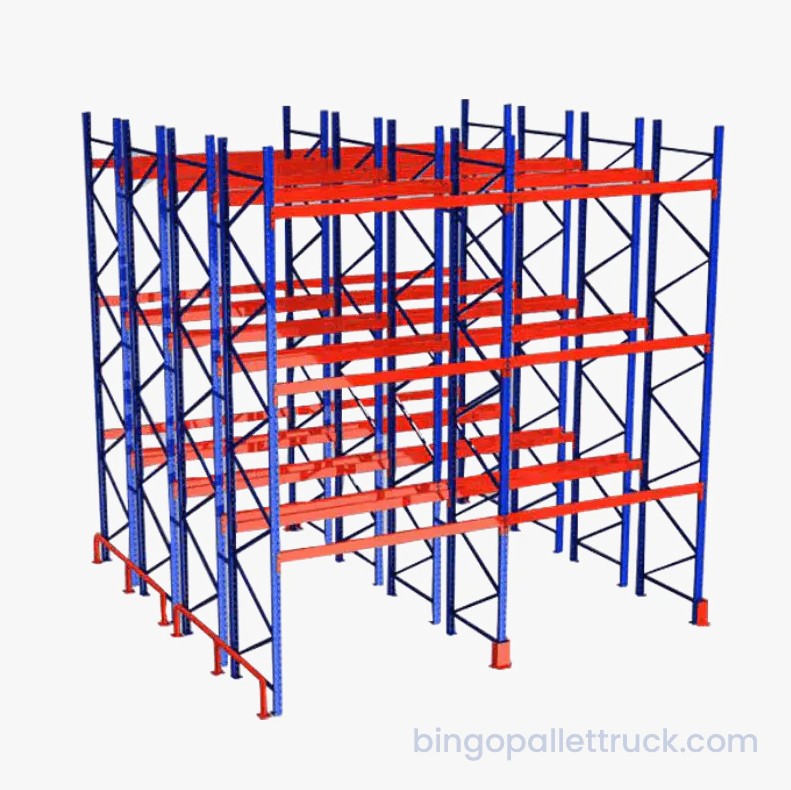

Kraftig selektiv pallereol med justerbare bjælker Denne justerbare bjælke pallereol understøtter op til 1800 kg pr. lag og passer til fleksible opbevaringslayouts. Det er relevant her som det strukturelle grundlag for evaluering af behov for gangbeskyttelse og frihøjde. Se produkt →

Sammenligning af beskyttelsesmuligheder: vagter, barrierer og pullerter

Lageroperatører kan vælge mellem flere grundlæggende beskyttelsesmetoder. Søjleafskærmninger vikler sig rundt om en opretstående, reolendebeskyttere beskytter den ydre side af en række, og pullerter eller barrierer skaber en fysisk adskillelse mellem gaffeltrucktrafik og stativet. Den rigtige mulighed afhænger af gangbredde, lastbiltype og hvor ofte et specifikt område rammes.

Søjlediagrammet illustrerer virkningen af en lagdelt beskyttelsesplan. En facilitet uden beskyttelse kan nemt registrere mere end tyve rackskadehændelser om året. Tilføjelse af grundlæggende søjleafskærmninger reducerer antallet af direkte opretstående slag, men det efterlader gangenderne og bjælkeenderne blottede. Et komplet beskyttelsesprogram, som omfatter opretstående beskyttere, endeafskærmninger og barrierer, bringer tallet ned til et lille enkelt ciffer. Dette er ikke et fast antal; tendensen er i overensstemmelse med brancheobservationer. Selv en beskeden forøgelse af beskyttelsen giver et hurtigt fald i reparationsomkostninger og nedetid.

Radarkortet sammenligner to almindelige beskyttelsesmaterialer på fem ydeevnekriterier. Den blå polygon viser stålskærme med høj slagfasthed og lavere installationshastighed. Den lettere polygon viser polymerskærme med hurtigere installation og lidt lavere slagfasthed. Omkostninger og nem vedligeholdelse er sammenlignelige for begge, mens udsyn favoriserer lettere polymerafskærmninger i smalle gange. Afvejningen er klar: Stål giver den stærkeste punktbeskyttelse, mens polymer er lettere at installere og nemmere at inspicere. For gange med hyppige hårde stød er stål stadig det sikreste valg; til områder med lav trafik giver polymer ofte tilstrækkelig beskyttelse til en lavere installationsomkostning.

Layout- og designvalg, der reducerer gaffeltruckpåvirkninger

Stativbeskyttelse stopper ikke ved at tilføje afskærmninger. Indretningen af ​​lageret afgør, hvor ofte en gaffeltruck kommer i kontakt med et reol. Smalle gange, blinde hjørner nær reolens ender og læsseområder uden nok drejeplads skaber betingelserne for stød. Designvalg kan fjerne disse forhold, før de bliver et problem.

Linjediagrammet viser et fælles mønster, efter at et beskyttelsesprogram er implementeret. I de første tre kvartaler er antallet af skader fortsat højt, fordi stativet ikke har nogen dedikerede vagter. I slutningen af ​​fjerde kvartal er beskyttelse installeret, og operatørtræning begynder. Derefter falder antallet af rapporterede påvirkninger støt. De to segmenter af linjen gør effekten let at se: det høje plateau før beskyttelse og den nedadgående tendens efter. Dette mønster er ofte endnu stærkere i faciliteter, der også justerer gangareal og trafikafvikling.

• Hold afstanden mellem gaffeltruckens venderadier og reolenderne over det minimum, der anbefales af reolproducenten.
• Installer spejle eller konvekse sikkerhedsspejle ved skæringspunkter i blindgange.
• Brug gulvmarkeringer med høj synlighed til at guide operatører ind i læssezoner.
• Overvej flow-reol- eller drive-in-reoldesign, der begrænser den afstand, en gaffeltruck kører inde i stativet.

Layoutændringer er ikke altid dyre. Omplacering af højtrafikerede gange væk fra stativens ender, tilføjelse af en vendecirkel for enden af ​​hver række og træning af operatører i at nærme sig vinkelret på stativet kan reducere stødfrekvensen uden en større renovering.

Byg en simpel pallereolbeskyttelsesplan

Du behøver ikke at redesigne hele dit lager for at begynde at beskytte pallereoler. En praktisk plan begynder med en gennemgang og slutter med planlagte kontroller. Trinene nedenfor er enkle nok til en eksisterende facilitet og fleksible nok til en nybygning.

1. Gå hver gang, og marker stolperne og stativets ender, der viser enhver bøjning, rids eller forskudt beskyttelse.
2. Installer først beskyttelse på de mest udsatte søjler, normalt de første to stolper ved hver gangende og hver søjle nær et sving.
3. Træn gaffeltruckførere til at rapportere enhver kontakt med stativet, selvom lastbilen ikke var synligt beskadiget.
4. Planlæg en dokumenteret inspektion efter hver rapporteret påvirkning og en fuld rack-audit en gang om året.
5. Gennemgå layoutet for blinde hjørner og trange vendepladser, og juster trafikstrømmen, før du udskifter afskærmninger.

Hvis selve reolen er ældre eller ikke matcher den nuværende gaffeltruckflåde, kan du overveje at opgradere lagerstrukturen som en del af en bredere sikkerhedsinvestering. Et system med høj densitet kan reducere den tid, en gaffeltruck tilbringer i smalle rækker, og et veldesignet selektivt stativ giver den frigang, som operatører har brug for for at placere læs sikkert. For en facilitetsspecifik anbefaling, kontakt vores lagerløsningsteam eller gennemgå vores fremstilling af forsyningskædeløsninger for at se, hvordan en integreret reol- og håndteringsopsætning reducerer kollisionsrisikoen.

Tilpasset Drive-in/Drive-thru-reol til højdensitetsopbevaring Denne højdensitetsreol integrerer gaffeltruckbaner for at øge kapaciteten med 30-50 % og understøtter LIFO- eller FIFO-flow. Det er værd at overveje, når du opgraderer lagerstrukturer for at reducere gangnavigation og kollisionsrisiko. Se produkt →
