Hvad er en pallereol?

A pallereoler system er en materialeopbevaringsramme designet til at holde varer arrangeret på paller i flere vandrette niveauer inden for et lager eller en distributionsfacilitet. Det er den mest udbredte opbevaringsløsning i kommerciel lager på verdensplan , hvilket gør det muligt for faciliteterne at maksimere den vertikale plads, organisere lagerbeholdningen systematisk og give gaffeltruck eller reachtruck adgang til hver oplagret palle.

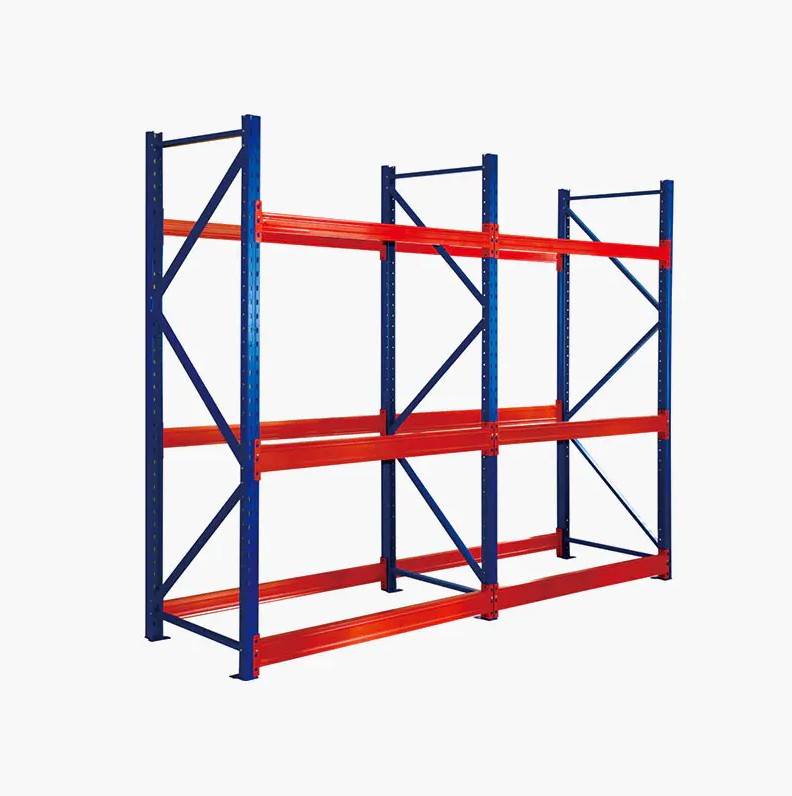

På sit mest basale består pallereolen af ​​opretstående stålrammer (søjler), vandrette lastbjælker, der spænder mellem stolperne, og forskellige afstivnings- og sikkerhedstilbehør. Paller fyldt med varer placeres på bjælkerne af gaffeltrucks, hvilket skaber organiserede rækker og lagerniveauer, der strækker sig opad gennem den tilgængelige lagerhøjde - typisk når 6 til 12 meter eller mere i moderne højlagre.

Det grundlæggende formål med pallereol er at omdanne rå gulvplads til volumetrisk lagerkapacitet. Et lager med 6 meter fri højde og et standard selektivt reolsystem kan opbevare tre til fire gange flere pallepositioner end det samme gulvareal, der bruges til gulvstabling på et niveau — hvilket gør reoler til en af de investeringer, der har størst effekt, en logistikvirksomhed kan foretage.

Kernekomponenter i et pallereolsystem

At forstå de strukturelle komponenter i pallereoler hjælper operatører med at specificere, installere og vedligeholde systemer korrekt. Hvert element spiller en defineret rolle i lastvejen fra lagret gods ned til lagergulvet.

Opretstående rammer

Opretstående rammer er den lodrette rygrad i reolstrukturen. Hver ramme består af to opretstående søjler forbundet med vandrette og diagonale afstivninger for at danne et stift panel. De fremstilles i forskellige højder (normalt 3 til 12 meter), dybder (600 mm til 1.100 mm) og sektionsprofiler (typisk C-profil eller åbent stål) for at passe til forskellige belastnings- og højdekrav. Den opretstående søjleprofil bestemmer reolsystemets bæreevne — tungere profiler bærer højere belastninger og modstår større bøjningskræfter fra stød.

Belastningsbjælker

Lastbjælker er vandrette stålelementer, der forbinder par af opretstående rammer og direkte understøtter pallebelastningen. De fås i forskellige længder (typisk 1.800 mm til 3.600 mm) og sektionsdybder, så de kan rumme enkelt-, dobbelt- eller triplepallespænd. Bjælker forbindes til opretstående rammer via en sikkerhedsklemme eller et låseforbindelsessystem, hvilket tillader højdejustering i standard trin på 50 mm eller 75 mm for at rumme forskellige palle- og produkthøjder uden værktøj.

Stråleniveauer og båskonfiguration

En enkelt reolbås består af to opretstående rammer med et sæt lastbjælker på hvert lagerniveau. Antallet af bjælkeniveauer pr. fag bestemmes af rammens højde og den nødvendige frigang over hver palle. En typisk 6 meter opretstående ramme med standard 1.200 mm høje paller kan rumme tre til fire stråleniveauer , der hver holder en, to eller tre paller afhængigt af bjælkens længde og palledimensioner.

Bundplader og gulvankre

Hver opretstående ramme sidder på en bundplade, der fordeler punktbelastningen ind i lagerets gulvplade. Bundplader forankres til gulvet med kemiske eller mekaniske ankre specificeret af en konstruktionsingeniør baseret på reolbelastninger og betonpladespecifikationer. Korrekt gulvforankring er et sikkerhedskritisk krav og er påbudt af standarder for reolinstallation på de fleste markeder.

Sikkerheds- og beskyttelsestilbehør

En fuldt specificeret reolinstallation omfatter en række sikkerhedstilbehør: søjleafskærmninger og endeafskærmninger til at absorbere gaffeltrucks stød, rækkeafstandsstykker til at opretholde ensartede ryg-til-ryg gangbredder, pallestøttestænger eller wiredæk til ikke-standard pallestørrelser, sikkerhedsnåle på bjælkeforbindelser og lastskilte, der viser det maksimalt tilladte niveau pr. bås og pr. Disse komponenter er essentielle for både strukturel sikkerhed og overholdelse af lovgivning.

Typer af pallereolsystemer

Pallereoler er ikke et enkelt produkt - det er en familie af lagersystemer, der hver især er konstrueret til en forskellig balance mellem lagertæthed, selektivitet, produktgennemstrømning og kompatibilitet med håndteringsudstyr. At vælge den rigtige type er grundlæggende for lagereffektivitet.

Selektiv pallereol

Selektiv reol er den mest almindelige type på verdensplan, kendetegnet ved enkelt-dyb palleopbevaring med direkte adgang til hver palleposition fra gangen. Det byder på 100 % selektivitet — enhver palle kan hentes uden at flytte en anden — hvilket gør den ideel til operationer med høje SKU-tal, blandet lagerbeholdning eller først-ind-først-ud (FIFO) rotationskrav. Dens enkelhed, fleksibilitet og kompatibilitet med standard modvægt og rækkevidde gaffeltrucks gør den til standardvalget til de fleste generelle lagerapplikationer.

Dobbelt-dyb reol

Dobbelt-dyb reol opbevarer paller to positioner dybt pr. bane, adgang til fra én gang ved hjælp af en dobbelt-dyb reachtruck. Denne konfiguration øger lagertætheden med ca 30 til 40 % sammenlignet med enkelt-dyb selektiv reol ved at reducere antallet af krævede gange på bekostning af reduceret selektivitet — den bagerste palle i hver bane er kun tilgængelig, efter at den forreste palle er blevet fjernet. Det passer til operationer med flere paller med samme SKU og moderate krav til gennemløb.

Drive-In og Drive-Through reoler

Drive-in reoler gør det muligt for gaffeltrucks at køre direkte ind i reolstrukturen for at placere eller hente paller på kontinuerlige skinneføringer. Baner kan være 5 til 10 eller flere paller dybe , hvilket gør dette til den statiske reol med højeste tæthed til bulklagring af homogene produkter. Drive-in reoler fungerer på en sidst-ind-først-ud (LIFO)-basis (én adgangsgang pr. bane), mens drive-through-reoler har adgangsgange i begge ender af hver bane, hvilket muliggør FIFO-rotation. Disse systemer bruges almindeligvis i køle- og fødevarelagre, hvor et lille antal SKU'er opbevares i meget store mængder.

Push-back reol

Push-back reoler bruger typisk et vogn-og-skinne-system inden for hver bane 2 til 5 paller dybt . Når en ny palle læsses, skubber den de eksisterende paller tilbage på skrå vogne. Når den forreste palle fjernes, ruller de resterende paller frem under tyngdekraften. Dette system kombinerer rimelig lagertæthed med LIFO-adgang fra en enkelt flade, ved at bruge standard reachtrucks uden noget særligt tilbehør.

Palle flow reol

Palleflow (eller gravitationsflow) reoler bruger skrå rulle- eller hjulbaner, der tillader paller at flyde ved hjælp af tyngdekraften fra læsseenden til plukkefladen. Paller læsses bagerst og hentes forfra, hvilket giver ægte FIFO-rotation automatisk uden nogen operatørindblanding. Dette system er særligt effektivt til letfordærvelige varer, lægemidler og produkter med strenge krav til datorotation. Banedybder på 10 til 20 pallepositioner er opnåelige, hvilket giver meget høj lagertæthed.

Cantilever reoler

Cantilever-reoler bruger vandrette arme, der rager ud fra en central søjle i stedet for lukkede båse med bjælker, hvilket gør den ideel til opbevaring af lange, uregelmæssigt formede genstande, der ikke passer i konventionelle reolbåse - inklusive tømmer, stålstang, rør, møbler og pladematerialer. Selvom det ikke er et pallereolsystem i konventionel forstand, er det et kritisk supplement til palleopbevaring i mange distributionsfaciliteter og produktionslagre.

Mobil pallereol

Mobil reoler monterer standard selektive reolbåse på motoriserede baser, der bevæger sig på gulvskinner, og komprimerer hele reolinstallationen til en enkelt bevægelig blok, når den ikke er i brug. Kun én gang er åben ad gangen, hvilket eliminerer alle på nær én gang fra plantegningen og øger lagerkapaciteten med op til 80 % sammenlignet med statisk selektive reoler i samme etageareal. Mobile reoler bruges i vid udstrækning i arkivopbevaring, frysehuse og varelager af høj værdi, hvor pladseffektiviteten retfærdiggør de højere systemomkostninger.

Sammenligning af pallereoltype

Tabellen nedenfor opsummerer nøgleegenskaberne for de mest almindelige pallereoltyper for at vejlede systemvalg baseret på operationelle prioriteter.

Industrier, der er afhængige af pallereoler

Pallereol er et universelt lagerværktøj, der anvendes på tværs af stort set alle sektorer af den moderne økonomi. Dens skalerbarhed og tilpasningsevne gør den velegnet til operationer lige fra små regionale distributionscentre til enorme automatiserede opfyldelsesfaciliteter, der dækker hundredtusindvis af kvadratmeter.

• Detail- og e-handelsdistribution: Højkapacitetsfaciliteter med tusindvis af SKU'er er afhængige af selektive reoler for direkte adgang til hvert produkt, hvilket understøtter hurtige ordreplukning og genopfyldningscyklusser, der kræves af leveringsmodeller næste dag og samme dag.
• Mad og drikke: Omgivende, kølede og frosne madvarehuse bruger pallereoler, der er konfigureret til FIFO-rotation til at styre letfordærveligt lager. Kølehusmiljøer gør pladseffektiviteten ved drive-in eller flow-reoler særlig værdifuld, da nedkøling af ubrugt gangareal er dyrt.
• Lægemidler og sundhedspleje: Strenge regulatoriske krav til produktsporbarhed og datorotation gør pallereoler til standard inden for farmaceutisk distribution. Rene, tilgængelige reolkonfigurationer understøtter også overholdelse af GDP-standarder (Good Distribution Practice).
• Biler og produktion: Komponentlagre, der understøtter produktionslinjer, kræver pålidelig, øjeblikkelig adgang til dele og underenheder, ofte i en JIT-model (just-in-time). Selektive reoler med smalgange konfigurationer maksimerer kapaciteten inden for de begrænsede fodaftryk fra fabrikkens tilstødende butikker.
• Tredjepartslogistik (3PL): Leverandører af kontraktlogistik kræver fleksible reolsystemer, der kan omkonfigureres i takt med, at kundekontrakter og produktsortimenter udvikler sig. Selektive reolers justerbarhed og brede kompatibilitet med forskelligt håndteringsudstyr gør det til det dominerende valg for multi-klient 3PL faciliteter.
• Byggematerialer og byggeforsyning: Langformatprodukter som tømmer, rør og profiler kræver udkragningsreoler, mens sække eller palleterede materialer bruger konventionelle pallereoler. Mange byggehandlere og byggeforhandlere driver begge systemtyper i samme anlæg.

Nøglefaktorer i pallereoldesign og specifikation

En pallereolinstallation er et strukturelt system, ikke et hyldemøbel. Korrekt specifikation kræver en systematisk analyse af lagermiljøet, de varer, der skal opbevares, og det håndteringsudstyr, der skal bruges.

Palle- og lastdimensioner

Pallens dimensioner - oftest 1.200 × 800 mm (Euro-palle) eller 1.200 × 1.000 mm (industripalle) - bestemmer den mindste bjælkelængde og rammedybde, der kræves. Højden og vægten af ​​den lastede palle bestemmer bjælkeniveauafstanden og den bjælke og den opretstående sektion, der kræves for at bære lasten. Typiske pallebelastninger varierer fra 500 kg til 1.500 kg , med kraftige reolsystemer, der kan rumme belastninger på over 3.000 kg pr. palleposition.

Lagerfri højde og gulvbelastning

Den tilgængelige frihøjde under den laveste strukturelle forhindring (tagbjælke, sprinklerrør eller belysning) bestemmer den maksimale reolhøjde. Reolinstallationer skal holde en minimumsafstand mellem det øverste bjælkeniveau og bygningskonstruktionen - typisk 500 mm til 1.000 mm for brandslukning og belysningseffektivitet. Lagerets gulvplade skal også vurderes af en konstruktionsingeniør for at bekræfte, at den kan bære punktbelastningerne fra reolens bundplader under fuld belastning.

Kompatibilitet med gaffeltruck og håndteringsudstyr

Gangbredder bestemmes direkte af håndteringsudstyrets venderadius og mastehøjde. Standard modvægt gaffeltrucks kræver arbejdsgange af 3.500 mm til 4.000 mm , mens reachtrucks kører i 2.700 mm til 3.200 mm gange. Lastbiler med smal gang (NA) og meget smal gang (VNA) kan arbejde i gange så smalle som 1.800 mm til 2.200 mm, hvilket markant øger andelen af ​​gulvarealet, der er afsat til opbevaring frem for cirkulation. Valget af håndteringsudstyr bør foretages i sammenhæng med - ikke efter - reolsystemets design.

Brandsikkerhed og sprinklersystemintegration

Pallereolinstallationer skal overholde brandsikkerhedsbestemmelser, der dækker krav til sprinkler i reolen, aftræksrum mellem ryg-til-ryg reolrækker og brandfareklassificering af lagret gods. I mange jurisdiktioner kræver reoler over en vis højde sprinklerhoveder i rack på mellemliggende niveauer, og reollayoutet skal give klare aftræksrum - typisk 75 til 150 mm frie mellemrum mellem ryg-til-ryg ramme rækker - for at tillade varme og gasser at stige til tag-niveau detektionssystemer i tilfælde af en brand.

Pallereolens belastningskapacitet: Sådan beregnes den

Belastningskapaciteten i pallereoler udtrykkes på tre niveauer: pr. palleposition (den maksimale vægt, en enkelt palle og dens belastning kan placere på et bjælkepar), pr. bjælkeniveau (den samlede belastning på alle pallepositioner på tværs af et par bjælker) og pr. bås (den samlede belastning på alle bjælkeniveauer inden for en opretstående rammebås). Overbelastning af et af disse tre niveauer er en alvorlig strukturel sikkerhedsrisiko og er en førende årsag til reolsammenbrud i lagre globalt.

Belastningskapaciteten bestemmes af reolproducenten gennem tekniske beregninger og fysisk testning i overensstemmelse med standarder som EN 15512 (Europa), RMI (Nordamerika) eller AS 4084 (Australien). Hvert installeret reolbås skal vise en lastmeddelelse, der angiver den maksimalt tilladte belastning pr. bjælkeniveau og pr. bås. Disse lastmeddelelser er et obligatorisk sikkerhedskrav under de fleste nationale reolstandarder og sikkerhedsforskrifter på arbejdspladsen.

Faktorer, der reducerer den effektive belastningskapacitet af et reolsystem til under dets teoretiske maksimum, omfatter opretstående skader fra gaffeltruckstød, manglende sikkerhedsnåle på bjælkeforbindelser, forkerte bjælkehøjdeindstillinger og gulvankerfejl. Regelmæssig inspektion og hurtig reparation af beskadigede komponenter er afgørende for at opretholde systemet på dets nominelle kapacitet.

Sikkerhed for pallereoler: Inspektion, vedligeholdelse og overholdelse

Pallereol er et strukturelt system, der udsættes for vedvarende mekanisk belastning fra lastning, losning og tilfældig gaffeltruckkontakt. Et proaktivt inspektions- og vedligeholdelsesprogram er ikke valgfrit – det er en juridisk og sikkerhedsmæssig forpligtelse i de fleste driftsmiljøer.

Regelmæssige inspektionsintervaller

• Daglige visuelle kontroller: Lagermedarbejdere bør straks rapportere synlige skader - bøjede stolper, forskudte bjælker, manglende sikkerhedsnåle eller forskudte søjleafskærmninger - til tilsynsførende.
• Ugentlige dokumenterede inspektioner: En uddannet in-house reolinspektør bør foretage en systematisk rundgang af alle reolbåse og registrere eventuelle skader ved hjælp af et standardiseret farvekodesystem (grøn = sikker, gul = monitor/reparer snart, rød = tages ud af drift med det samme).
• Årlig ekspertinspektion: En kvalificeret reolinspektør (akkrediteret til SEMA i Storbritannien, eller tilsvarende nationale standarder) bør udføre en omfattende uafhængig inspektion af hele reolinstallationen mindst én gang om året med en skriftlig rapport og anbefalede afhjælpende handlinger.

Skadegrænser for opretstående søjler

Den mest almindelige form for reolskader er deformation af opretstående søjler fra gaffeltruckpåvirkning i jordhøjde. De fleste reolstandarder specificerer, at en stolpe med en synlig deformation (bue eller bøjning) overstiger 3 mm i 300 mm søjlelængde skal straks tages ud af drift og udskiftes, inden båsen tages i brug igen. Selv mindre, gentagne stød akkumulerer træthedsskader, der ikke er synlige for det blotte øje, hvilket gør professionel inspektion afgørende.

Pallereol og lagerpladsudnyttelse

Et af de mest overbevisende argumenter for pallereoler er den målbare forbedring af pladsudnyttelsen, det giver. I et typisk lager er forholdet mellem lagerareal og samlet etageareal - og andelen af ​​det samlede bygningsvolumen, der faktisk optages af lagrede varer - nøglemålinger til evaluering af faciliteternes effektivitet.

Et lager, der kun bruger blokstabling på gulvniveau ved en maksimal sikker stabelhøjde på 2 paller kan opnå en lagertæthed på ca. 0,8 paller pr. kvadratmeter gulvareal . Installation af et 6-meters selektivt reolsystem i samme rum med standard 2.700 mm reachtruck-gange kan øge dette til 2,5 til 3,5 paller pr. kvadratmeter — mere end tredobling af bygningens effektive lagerkapacitet uden at ændre dens fodaftryk.

High-bay automatiserede opbevarings- og genfindingssystemer (AS/RS) ved hjælp af reoler i op til 40 meters højde med robotstablekraner kan skubbe lagertætheden til 6 til 10 paller pr. kvadratmeter eller mere , der repræsenterer den øvre ende af, hvad pallereolteknologi kan opnå i kombination med lagerautomatisering.

Installation af pallereol: Nøgletrin

En pallereolinstallation er et struktureret projekt, der kræver omhyggelig planlægning, nøjagtig udførelse og efterinstallationsverifikation, før systemet læsses og sættes i drift.

1. Stedundersøgelse og gulvvurdering: Mål det tilgængelige lagerfodaftryk, bekræft frie højder, kortsøjle- og forhindringspositioner, og lad en bygningsingeniør udføre en gulvbelastningsvurdering.
2. Systemdesign og layoutplanlægning: Udvikl et skaleret layout, der viser reolrækker, gangbredder, nødudgangsruter, brandsikkerhedsrøgrum og håndteringsudstyrs cirkulationsveje. Bekræft at bjælke- og rammespecifikationerne opfylder belastningskravene.
3. Komponentlevering og iscenesættelse: Lever opretstående rammer, bjælker, bundplader, ankre og tilbehør til stedet. Organiser komponenter efter bay for effektiv installationssekvensering.
4. Rammeopstilling og nivellering: Indstil bundpladerne til gulvlayoutet, rejs opretstående rammer, og kontroller lodret justering. Mindre gulvniveauvariationer imødekommes ved shimming under bundplader før forankring.
5. Gulv forankring: Bor og installer kemiske eller mekaniske gulvankre til den specificerede indstøbningsdybde og drejningsmomentværdier i henhold til ingeniørens specifikation. Udskift ikke ankertyper eller spring ankre over.
6. Bjælkeinstallation og højdeindstilling: Monter bjælker i de korrekte højder til det første palleniveau, og kontroller, at bjælkelåse eller sikkerhedsnåle er helt i indgreb ved hvert tilslutningspunkt.
7. Sikkerhedstilbehør og lastmeddelelser: Installer søjleafskærmninger, rækkeafstandsstykker, endeafskærmninger og eventuelle nødvendige wiredæk eller pallestøtter. Ret lastmeddelelser til hver bås, før systemet tages i brug.
8. Eftersyn før brug: Foretag en formel inspektion før brug af den færdige installation i forhold til designtegningerne, før eventuelle paller placeres på systemet.

Pallereol og lagerautomatiseringsintegration

Moderne pallereoler fungerer i stigende grad som den strukturelle ramme, inden for hvilken lagerautomationssystemer fungerer. Selve reolen bevæger sig ikke, men de systemer, der læsser og henter paller fra den, er blevet gradvist mere sofistikerede - fra manuelle gaffeltrucks til semi-automatiske guidede køretøjer (AGV'er) og fuldrobotiserede automatiske opbevarings- og genfindingssystemer (AS/RS).

Automatiserede shuttlesystemer brug batteridrevne shuttlevogne, der kører inden for reolbaner til at placere og hente paller automatisk, styret af et lagerstyringssystem (WMS). Disse systemer er særligt effektive i high-density drive-in-style konfigurationer, hvilket eliminerer behovet for, at gaffeltrucks kommer helt ind i reolstrukturen - hvilket reducerer risikoen for strukturelle skader og forbedrer gennemløbet betydeligt.

Unit-load AS/RS (automatiserede stablekraner) opererer inden for meget smalle gange i reolkonstruktioner med høje bugter ved at bruge skinnestyrede kraner for at opnå cyklustider på 60 til 120 pallebevægelser i timen pr. krangang . Disse systemer maksimerer både lagertæthed og gennemløbshastighed, hvilket gør dem til den foretrukne løsning til storskala distributionsoperationer, hvor jordomkostninger og arbejdsomkostninger er betydelige.
